2017年電験1種　法規問2 - 数学・物理・電気主任技術者試験、技術士、情報処理技術者試験等お勉強の記録

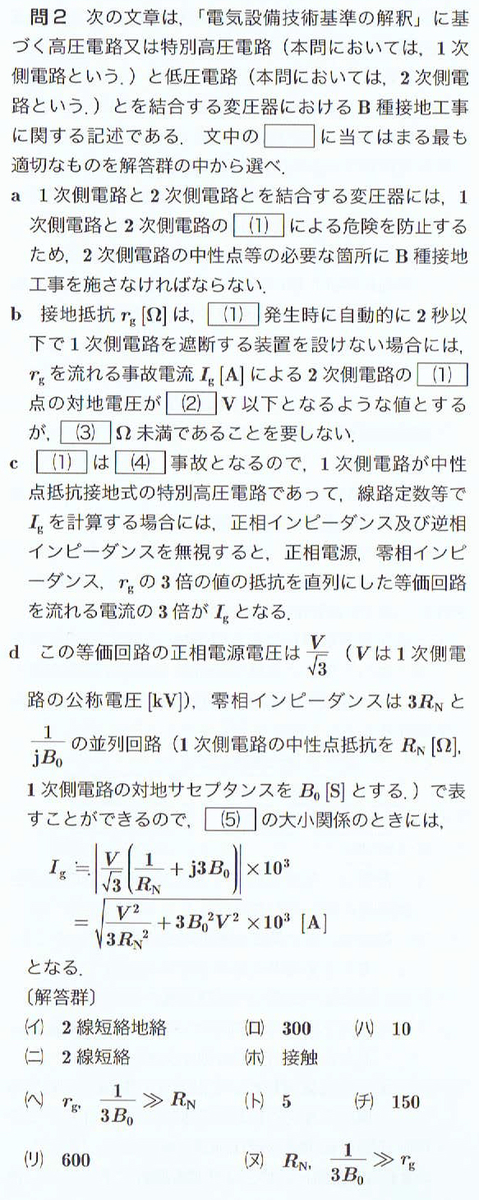

1次側電路と2次側電路とを結合する変圧器には、1次側電路と2次側電路の混触による危険を防止するため、2次側電路の中性点の必要な個所にB種接地工事を施さなければならない。

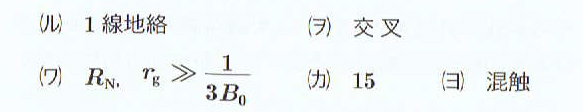

(1)の解答（ヨ）

接地抵抗 $r_g[\Omega]$ は、混触発生時に自動的に2秒以下で1次側電路を遮断する装置を設けない場合には、 $r_g$ を流れる事故電流 $I_g[\mathrm{A}]$ による2次側電路の混触点の対地電圧が150 $\mathrm{V}$ 以下となるような値とするが、 $5\Omega$ 未満であることを要しない。

(2)の解答（チ）

(3)の解答（ト）

混触は1線地絡事故となるので、1次側電路が中性点抵抗接地式の特別高圧路であって、線路定数等で $I_g$ を計算する場合には、正相インピーダンス及び逆相インピーダンスを無視すると、正相電源、零相インピーダンス、 $r_g$ の3倍の値の抵抗を直列にした等価回路を流れる電流の3倍が $I_g$ となる。

(4)の解答（ル）

この等価回路の正相電源電圧は $\displaystyle{\frac{V}{\sqrt{3}}}$ （ $V$ は1次側電路の公称電圧 $[\mathrm{kV}]$ ）、零相インピーダンスは $3R_N$ と $\displaystyle{\frac{1}{jB_0}}$ の並列回路（1次側電路の中性点抵抗を $R_N[\Omega]$ 、1次側電路の対地サセプタンスを $B_0[\mathrm{S}]$ とする。）で表すことができるので、 $\displaystyle{R_N, \frac{1}{3B_0} \gg r_g }$ の大小関係のときには、

$\displaystyle{ I_g \Doteq \left| \frac{V}{\sqrt{3}} \left( \frac{1}{R_N} +j 3 B_0 \right) \right| \times 10^3 = \sqrt{ \frac{V^2}{3 {R_N}^2} + 3 {B_0}^2 V^2 } \times 10^3 [\mathrm{A}] }$

となる。

(5)の解答（ヌ）
